鋁型材散熱片尺寸如何計算？（附上散熱片散熱量計算公式）

發布者：永裕金屬發布時間：2022-8-8 10:51:45

　
　　散熱片尺寸該是多少好呢，其實這些都是可以計算出來的。

　　散熱片尺寸正確的設計方法是：

　　首先確定最高的環境溫度，比如60℃，查出散熱片BD170的最高結溫TJMAX=125℃，那么允許的溫升是65℃。要求的熱阻是65℃/2.45W=26℃/W。再查散熱片BD170的熱阻，TO-220封裝的熱阻θJA=54℃/W，TO-3封裝（也就是大家說的“鐵殼”）的熱阻θJA=39℃/W，均高于要求值，都不能使用。

　　計算散熱片應該具有的熱阻也很簡單，與電阻的并聯一樣，即54//x=26，x=50℃/W。其實這個值非常大，只要是個散熱片即可滿足。

　　散熱器廠家其實就是把鋁型材做出來，然后把表面弄黑。熱阻這種最基本的參數他們恐怕從來就沒有聽說過。如果只考慮散熱功率芯片的輸入輸出電壓差X電流是芯片的功耗，這就是散熱片的散熱功率。

　　鋁型材散熱片功率計算方法:

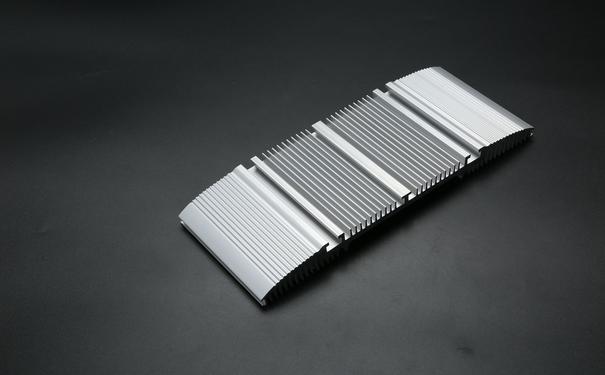

　　鋁擠型散熱片,這是廣泛用于現代散熱中的優良散熱材料，業界大部份都使用6063 T5優質鋁材，其純度可達到98%以上，其熱傳導能力強﹑密度小﹑價格便宜所以得到了各大廠商的青睞。

　　鋁擠型廠商制訂相應的模具，將鋁錠加熱到一定的溫度下，使其物理形態得到改變，然后從模具中出來就得到了我們想要的各種散熱片原材了；再將其進行切割﹑剖溝﹑打磨﹑去毛刺﹑清洗﹑表面處理就可以進行利用了。

　　散熱片散熱量計算公式：

　　對散熱器來說，散熱量用公式表示為Q=K.F.△T，其中Q代表散熱量，K代表傳熱系數，F(xiàn)代表散熱面積，△T是指標準傳熱溫度。標準傳熱溫度值是64.5，根據國家標準工況得出：Tin(進水溫度)＝95℃，Tout(出水溫度)＝70℃，Tromm(室溫)＝18℃，溫差△t＝1/2(Tin＋Tout)－Troom＝64.5℃。

我們永裕金屬在佛山從事鋁型材定制20年，服務大小客戶6000+，合作開模10000+套，有豐富的定制開發生產經驗，如果你需要一家服務好，經驗足的鋁型材廠家，或者對于鋁合金型材方面有什么疑問可以直接咨詢我們的在線工程師。
